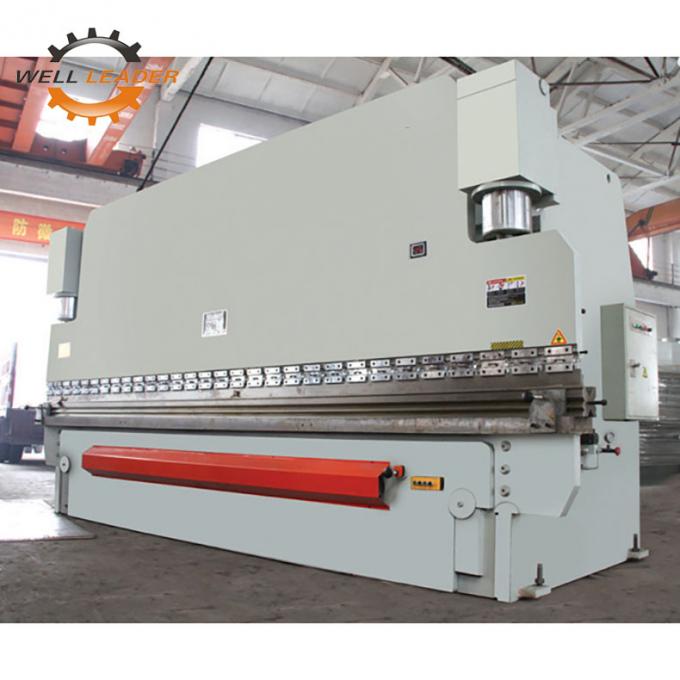

Uniwersalna półautomatyczna giętarka do blachy o wysokiej wydajności

Podstawowe informacje
Miejsce pochodzenia: Jiangsu
Nazwa handlowa: W&L
Orzecznictwo: CE
Numer modelu: WC67Y120 / 4000
Minimalne zamówienie: 1KPL
Szczegóły pakowania: Paleta
Czas dostawy: 7-10 dni
Zasady płatności: D / P
Możliwość Supply: 30 zestawów / miesiąc
Szczegóły informacji
Poziom automatyczny: Półautomatyczny Długość pracy: 4000 mm
Głębokość gardła: 600mm Suw suwaka: 500 mm
typu: Hydrauliczny CNC Gwarancja: rok
High Light:

hydraulic sheet metal bending machine

,

automatic sheet metal bending machine


opis produktu

Jeśli przy wyborze giętarki zostanie dokonany niewłaściwy wybór, koszt produkcji wzrośnie, a nie można oczekiwać, że giętarka odzyska koszt. Dlatego przy podejmowaniu decyzji należy rozważyć kilka czynników.
Artefakt
Pierwszą ważną rzeczą do rozważenia jest część, którą chcesz wyprodukować. Najważniejsze jest, aby kupić maszynę, która może wykonać zadanie przetwarzania przy najkrótszym stole roboczym i najmniejszym tonażu.
Ostrożnie rozważ gatunek materiału oraz maksymalną grubość i długość obróbki. Jeżeli większość prac dotyczy stali niskociśnieniowej o grubości 16 skrajni i maksymalnej długości 10 stóp (3,048 metrów), siła swobodnego zginania nie musi być większa niż 50 ton. Jeśli jednak zajmujesz się formowaniem dolnej matrycy, możesz rozważyć maszynę 160 ton.
Zakładając, że najgrubszy materiał ma 1/4 cala, swobodne zginanie o długości 10 stóp wymaga 200 ton, a gięcie matrycowe na dole (skorygowane) wymaga co najmniej 600 ton. Jeśli większość części ma 5 stóp lub mniej, tonaż jest prawie o połowę zmniejszony, co znacznie zmniejsza koszty zakupu. Długość części jest ważna dla określenia specyfikacji nowej maszyny.
Ugięcie
Pod tym samym obciążeniem zniekształcenie 10-metrowego stołu maszyny i suwaka jest 4 razy większe niż w maszynie 5 stóp. Oznacza to, że krótsze maszyny wymagają mniej regulacji podkładek, aby wyprodukować kwalifikowane części. Zmniejszenie regulacji podkładek skraca czas realizacji.
Gatunek materiału jest również kluczowym czynnikiem. W porównaniu ze stalą niskowęglową obciążenie wymagane dla stali nierdzewnej jest zwykle zwiększone o około 50%, podczas gdy większość gatunków miękkiego aluminium jest zmniejszona o około 50%. Zawsze możesz uzyskać tabelę tonażu maszyny od producenta giętarki. Ta tabela pokazuje szacowany tonaż na długość stopy dla różnych grubości i materiałów.
Promień gięcia
Podczas korzystania z gięcia swobodnego promień gięcia wynosi 0,156 razy odległość otwarcia matrycy. W procesie swobodnego gięcia odległość otwarcia matrycy powinna być 8 razy większa niż grubość materiału metalowego. Na przykład, gdy używasz otworu 1/2 cala (0,0127 metra) do utworzenia miękkiej stali o grubości 16, promień gięcia części wynosi około 0,078 cala. Jeśli promień gięcia jest prawie tak mały jak grubość materiału, należy utworzyć matrycę z dnem. Jednak ciśnienie wymagane do utworzenia matrycy z dnem jest około cztery razy większe niż w przypadku swobodnego zginania.
Jeśli promień gięcia jest mniejszy niż grubość materiału, należy zastosować przebijak o promieniu na przednim końcu mniejszym niż grubość materiału i zastosować metodę gięcia z wytłaczaniem. Wymaga to 10-krotności nacisku swobodnego zginania.
Jeśli chodzi o swobodne gięcie, matryce męskie i żeńskie są obrabiane pod kątem 85 ° lub mniejszym (im mniejsze, tym lepiej). Korzystając z tego zestawu form, należy zwrócić uwagę na odstęp między formami męskimi i żeńskimi na dole skoku oraz nadmierne zginanie wystarczające do kompensacji sprężystości i utrzymania materiału około 90 °.
Zasadniczo kąt sprężystości swobodnej matrycy do gięcia na nowej maszynie do gięcia wynosi ≤ 2 °, a promień gięcia jest równy 0,156 razy odległość otwarcia matrycy. W przypadku gięcia formy dennej kąt formy wynosi zwykle 86 ~ 90 °. U dołu skoku powinna być szczelina nieco większa niż grubość materiału między matrycą męską a żeńską. Kąt formowania jest poprawiony, ponieważ tonaż matrycy dennej jest większy (około 4 razy swobodne zginanie), co zmniejsza naprężenie, które zwykle powoduje powrót sprężyny w zakresie promienia gięcia.
Gięcie tłoczone jest takie samo jak gięcie matrycowe z dnem, z tym wyjątkiem, że przedni koniec stempla jest przetwarzany do wymaganego promienia gięcia, a szczelina między stemplem a dnem suwu jest mniejsza niż grubość materiału. Z powodu zastosowania wystarczającego nacisku (około 10 razy swobodne zginanie), aby zmusić przedni koniec stempla do zetknięcia się z materiałem, w zasadzie unika się odbicia.
Aby wybrać najmniejszą specyfikację tonażu, najlepiej zaplanować promień gięcia większy niż grubość materiału i w miarę możliwości stosować metodę swobodnego gięcia. Gdy promień gięcia jest duży, często nie wpływa to na jakość elementu i jego przyszłe zastosowanie.
Krzywizna
Wymóg dokładności gięcia jest czynnikiem, który należy dokładnie rozważyć. To właśnie ten czynnik określa, czy należy uwzględnić giętarkę CNC, czy giętarkę ręczną. Jeśli wymagana jest dokładność gięcia wynosząca ± 1 ° i nie można jej zmienić, musimy skupić się na maszynie CNC.
Powtarzalność suwaka giętarki CNC wynosi ± 0,0004 cala. Dokładny kąt formowania musi przyjąć taką dokładność i dobrą formę. Powtarzalność suwaka ręcznie sterowanej giętarki wynosi ± 0,002 cala, a odchylenie ± 2 ~ 3 ° generalnie generowane jest pod warunkiem użycia odpowiedniej formy. Ponadto prasy krawędziowe CNC są gotowe do szybkiego ustawienia formy, co jest niekwestionowanym powodem do rozważenia, kiedy trzeba wygiąć wiele małych partii.
Pleśń
Nawet jeśli są formy pełne półek, nie myśl, że formy te nadają się do nowych maszyn. Zużycie każdej formy należy sprawdzić, mierząc długość od przedniego końca stempla do ramienia i długość między ramieniem matrycy.
W przypadku konwencjonalnych form odchylenie na stopę powinno wynosić około ± 0,001 cala, a całkowite odchylenie długości nie powinno być większe niż ± 0,005 cala. Jeśli chodzi o precyzyjne formy do szlifowania, dokładność na stopę powinna wynosić ± 0,0004 cala, a całkowita dokładność nie może być większa niż ± 0,002 cala. Najlepiej stosować precyzyjne formy do gięcia maszyn CNC oraz konwencjonalne formy do giętarek ręcznych.
Długość boku gięcia
Zakładając załamanie 90 ° wzdłuż płyty ze stali niskowęglowej o wymiarach 5 x 10 stóp, giętarka musi zastosować dodatkowe 7,5 tony nacisku, aby unieść stalową płytę, a operator musi być przygotowany na prostą krawędź 280 funtów upaść. Produkcja części może wymagać kilku potężnych pracowników, a nawet dźwigu. Operatorzy giętarek często muszą zginać części o długich krawędziach, nie zdając sobie sprawy z uciążliwości pracy.

Specyfikacja Ciśnienie nominalne Długość stołu roboczego Odległość między słupkami Głębokość gardła Udar ram Moc silnika
WC67Y125 / 5000 1250 5000 4000 320 120 7.5
WC67Y160 / 3200 1600 3200 2600 400 200 11
WC67Y160 / 4000 1600 4000 3200 400 200 11
WC67Y160 / 5000 1600 5000 4000 400 200 15
WC67Y160 / 6000 1600 6000 4800 400 200 15
WC67Y200 / 3200 2000 3200 2600 400 200 15
WC67Y200 / 4000 2000 4000 3200 400 200 15
WC67Y200 / 5000 2000 5000 4000 400 200 15
WC67Y200 / 6000 2000 6000 4800 400 200 15
WC67Y250 / 3200 2500 3200 2600 400 250 22
WC67Y250 / 4000 2500 4000 3200 400 250 22
WC67Y250 / 5000 2500 5000 4000 400 250 22
WC67Y300 / 4000 3000 4000 3200 400 250 22
WC67Y300 / 5000 3000 5000 4000 400 250 22
WC67Y300 / 6000 3000 6000 4800 400 250 22
WC67Y400 / 5000 4000 5000 4000 400 250 30
WC67Y400 / 6000 4000 6000 4800 400 250 37
WC67Y500 / 6000 5000 6000 4800 400 300 37
WC67Y500 / 12000 5000 12000 400 300 37
WC67Y600 / 7000 6000 7000 5600 400 300 45
WC67Y700 / 7000 7000 7000 5600 400 300 45
WC67Y800 / 6000 8000 6000 5600 500 400 55
WC67Y1000 / 6000 dziesięć tysięcy 6000 5600 600 500 75
