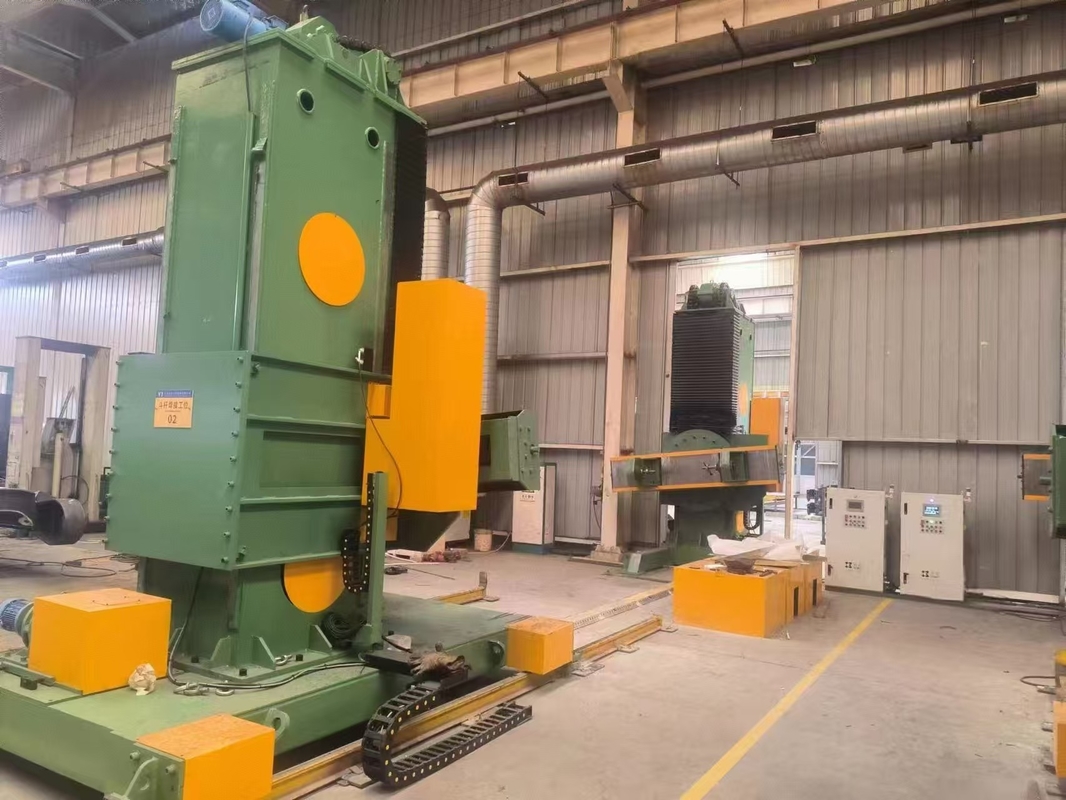

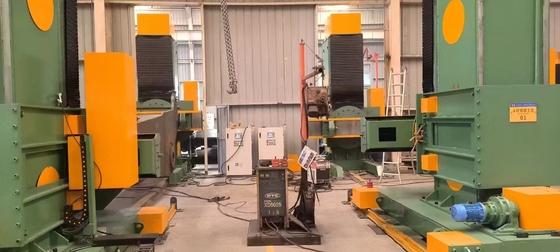

STWB100 Asynchroniczny pozycjonator podnoszący głowę i ogon

- Nie.Asynchroniczny pozycjonator podnoszący głowę i ogon STWB100 jest specjalnym urządzeniem zaprojektowanym w celu ułatwienia spawania i montażu dużych części roboczych poprzez regulację ich położenia i kąta,zwiększając tym samym wygodę eksploatacyjną i jakość spawania.- Nie.

Kluczowe cechy:

• Kompozycja strukturalna: Pozycjonator składa się głównie z kolumny aktywnej, kolumny pasywnej, wózka ruchowego, mechanizmu nachylania, mechanizmu podnoszenia, urządzenia przewodzącego i systemu sterowania.- Nie.

• Projekt kolumny: Kolumny posiadają strukturę klatkową, wykonaną ze stali profilowanej i płyt stali węglowej wysokiej jakości poprzez spawanie.Kolumny przyjmują prostokątną konfigurację wiązki i szyby przewodniczejW celu zapewnienia doskonałej sztywności i wytrzymałości wykonuje się powożenie, grzanie do łagodzenia naprężenia i precyzyjne obróbki.utrzymanie właściwości bez deformacji podczas długotrwałego stosowania.- Nie.

• Pojazd pasywnej kolumny: Kolumna pasywna jest montowana na wagonie ruchomym składającym się z podstawy, kół ruchomych, wału napędowego, wału napędzanego, komponentów skrzyni biegów i zacisków szynowych.Podstawa jest prostokątną strukturą ramy spawaną z profili i płytKomponenty takie jak koła ruchome, wały napędowe i wały napędzane są precyzyjnie obrobione z wysokiej jakości stali węglowej.- Nie.

• Mechanizm nachylenia: Mechanizm ten obejmuje jednostkę napędową i urządzenia napędowe. Jednostka napędowa wykorzystuje silnik hamulcowy AC połączony z reduktorem przekładni.,Łączne funkcje samoblokowania silnika hamulcowego AC i przekładni roboczej zapewniają bezpieczne zablokowanie stołu roboczego w dowolnej pozycji.- Nie.

• Łoże do przesuwania: Wykorzystano łożysko kulkowe z jednym rzędem, oferujące racjonalną strukturę, dobrą sztywność, lekką wagę i wydłużoną żywotność.Jest on wyposażony w termoodporną gumę uszczelniającą, aby zapobiec wyciekowi smaru i wejściu zewnętrznego pyłu, co sprawia, że nadaje się do trudnych warunków spawania.- Nie.

• Mechanizm podnoszenia: Składający się z redukcji silnika, kołnierzyków, łańcuchów, urządzeń kierowniczych i przeciwwag, mechanizm ten jest sterowany przez redukcję silnika, który napędza kołnierze i łańcuchy,powodując, że tablica przesuwna porusza się pionowo wzdłuż szyn przewodnichPodwójne funkcje samozablokowania silnika hamulcowego AC i przekładni robaka zapewniają bezpieczne zablokowanie płyty przesuwnej w dowolnej pozycji.- Nie.

• Urządzenie kierownicze: Połączenie kolumny i płyty przesuwnej zapewnia urządzenie kierownicze o wysokiej nośności.powyżej 0,8 mm, ale nie więcej niż 0,8 mm,Konstrukcja ta pozwala na łatwą regulację odległości między urządzeniem kierowniczym a kolumną, a także zapewnia osłony ochronne.- Nie.

Zakres realizacji:

1. Główna jednostka: Włączając kolumnę aktywną, kolumnę pasywną, wagon podróżny, mechanizm nachylania i mechanizm podnoszenia.- Nie.

2. System sterowania elektrycznego: Zarządza różnymi funkcjami pozycjonera, zapewniając prawidłowe działanie.- Nie.

3. Panel sterowania: Pozwala operatorom sterować i regulować sprzęt.- Nie.

4. Zdalny wisiorek: Zapewnia zdalne możliwości obsługi, zwiększając wygodę i bezpieczeństwo.- Nie.

Dzięki zaawansowanej konstrukcji i wysokiej jakości produkcji asynchroniczny pozycjonator podnoszący głowę i ogon STWB100 zapewnia wydajność i niezawodność w spawaniu i montażu dużych części roboczych.
