Platformy podnoszące ciężkie urządzenia do spawania długodystansowego szwu rurowego o dużej średnicy

Platformy podnoszące ciężki ciężar do spawania wzdłużnego szwu rurowego o dużej średnicy

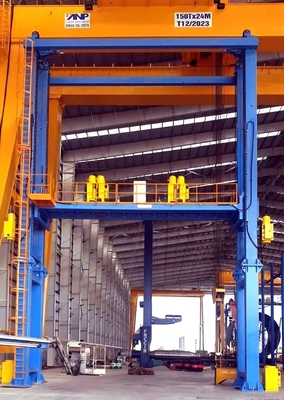

Płytka spawalnicza typu bramkowa MH150 jest systemem podnoszącym klasy przemysłowej zaprojektowanym do wysokiej precyzji spawania wzdłużnego (LS) na bardzo dużych cylindrycznych obrabach, takich jak wieże wiatrowe,zbiorniki ciśnienioweZ maksymalnym ciosem podnoszenia 7500 mm i przedziałem platformy 15 m × 9,8 m, oferuje solidną wydajność, dużą ładowność i niezawodne systemy bezpieczeństwa operatora.

Przegląd systemu

• Struktura:
  System składa się z dwóch pionowych kolumn (górnej i dolnej części), platformy podnoszącej, mechanizmu podnoszącego, dwukołowych silnikowych modułów suwaków, drabin bezpieczeństwa i pełnego systemu sterowania elektrycznego.

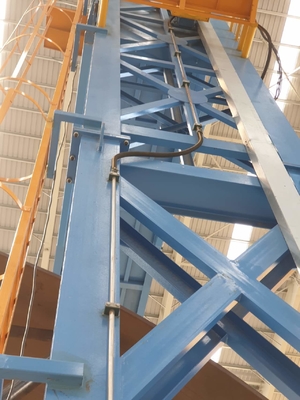

• Kolumny:
  Konstrukcja zapewnia doskonałą sztywność i równowagę strukturalną.

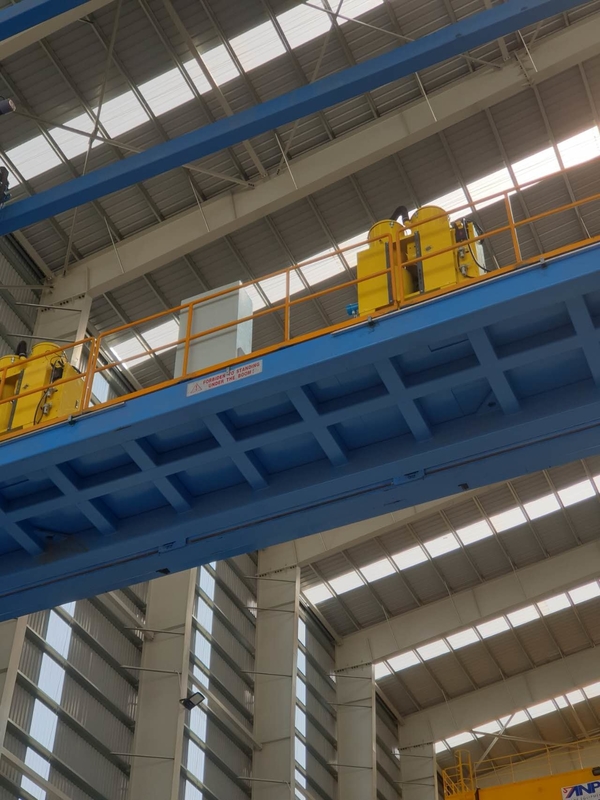

• Platformy podnoszące:
  Wykonana z profile i płyty spawanej ramy z podłogiem antypoślizgowym i trójstronnymi poręczami.

  • Pojazd przewodni z sześcioma zestawami ekscentrycznie regulowanych kół przewodniczych.

  • System zatrzymania upadku, który mechanicznie blokuje powóz w przypadku awarii łańcucha.

  • Dwie silnikowe układy przesuwne (300×300 mm) do montażu palnika spawalniczego, z kierownictwem liniowym stojaku i koła.

• Mechanizm podnoszenia:
  Wykorzystuje podwójny silnik hamulcowy 3 kW AC z napędem łańcuchowym i kołowym, wyposażony w przeciwwagę dla płynnego i stabilnego podnoszenia.

Specyfikacje techniczne

Kluczowe cechy

• Silniki podnoszące podwójnie z przeciwwagą do płynnego ruchu pionowego

• Silna konstrukcja spawana, nadająca się do dużych rur o średnicy do 15 m

• Zestawy kół kierowniczych o ustawialnej prędkości przeciwpoślizgu do precyzyjnego prowadzenia pionowego

• Zintegrowany mechanizm zabezpieczenia przed upadkiem

• Mechanizmy przesuwne o dwóch ośach do elastycznego ustawiania palca spawalniczego

• Zaprojektowane do ciągłego wykonywania pracy (24/7) w środowiskach o wysokiej wilgotności, przybrzeżnych
