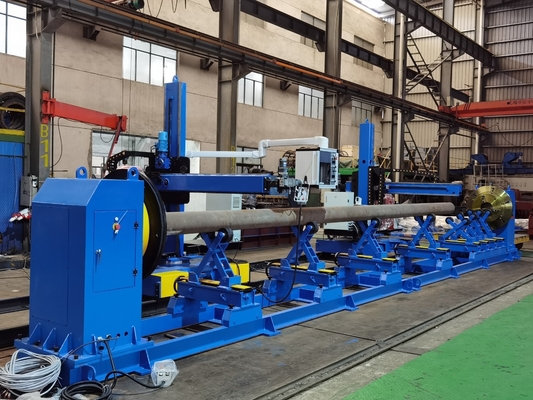

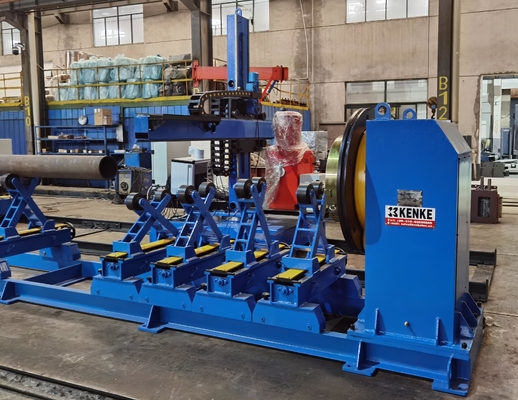

VFD TWB40 Pozycjonator spawania rur z 3 czubkami i podwójnymi rolkami wspierającymi

Rozwiązanie pozycjonowania ciężkich urządzeń do spawania obwodowego rur

TWB40 to wysokiej wydajności pozycjonator spawania rur zaprojektowany do precyzyjnego obracania i zaciskania elementów cylindrycznych w operacjach spawania na przedziale obwodowym.Zintegrowany z silnym poduszkiem, regulowane podwójne rolki podtrzymujące i 3-czeliste samocentryfikujące się koło dla elastycznego i bezpiecznego obsługi rury.Pozycjonator ten jest szczególnie odpowiedni do zastosowań spawania TIG/MIG/MAG o wysokiej prędkości na zbiornikach ciśnieniowych, rurociągów i długich rurkowych elementów.

Struktura i cechy

• Głowica z napędem przesuwnym:
  Główny napęd obrotowy składa się z silnika AC + reduktoru robaka.zapewnienie wysokiej wydajności transmisji i stabilnego obrotu.

• System podwójnych rolków wspierających:
  Zawiera dwa regulowane rolki wspierające, wyposażone w stalowe koła na ręcznie podnoszonych belki.Odległość i wysokość walców można regulować w celu dopasowania do średnicy zbiornika do 720 mm (lub 1150 mm z adapterami dyszy)Manualny śrubokręt wiodący + system podwozia umożliwia płynne pozycjonowanie rolki.

• Ośrodek bazowy ciężkoodporny:
  Podstawa jest spawana ze stali profilowanej i grubej płyty.

• Trzy-czelistego, samocentryzującego się Chucka.
  Standardowy czok umożliwia szybkie zaciskanie końców rury w zakresie średnicy 100-500 mm. Montowany za pomocą śrub T do stołu obrotowego.

• System sterowania:
  Wyposażone w VFD (Variable Frequency Drive) do bezstopniowej regulacji prędkości oraz 6-metrowy przewodowy urządzenie zdalnego sterowania do pracy z bezpiecznej odległości.

Specyfikacje techniczne

Główne zalety

• Obrót o dużym momentu obrotowym dla ciężkich rur

• Uniwersalny system wsparcia rolki dla części roboczych o wielu rozmiarach

• Samocentryzacyjny kolcz do szybkiego ustawiania rur

• W pełni zmienne sterowanie obrotowe

• Kompatybilne z procesami TIG/MIG/MAG

• Modułowa i utrzymalna konstrukcja
